En tant que fournisseur chevronné de grues en porte-à-faux, j'ai été témoin du rôle essentiel que joue une fondation bien conçue et correctement installée dans le fonctionnement sûr et efficace de ces machines de levage. Dans ce blog, j'examinerai les exigences d'installation d'une fondation de grue en porte-à-faux, offrant des informations basées sur des années d'expérience dans l'industrie.
1. Évaluation du site
Avant le début de tout travail d’installation, une évaluation approfondie du site est essentielle. Cela implique d'évaluer les conditions du sol, la topographie de la zone et l'environnement environnant.
Conditions du sol
Le type de sol est un facteur primordial dans la détermination de la conception des fondations. Différents types de sols ont des capacités portantes variables. Par exemple, les sols cohérents comme l’argile peuvent fournir un bon support mais peuvent être sujets à des tassements avec le temps, surtout s’ils sont saturés. En revanche, les sols granulaires comme le sable offrent un meilleur drainage mais peuvent nécessiter un renforcement supplémentaire pour empêcher les mouvements latéraux.
Une étude géotechnique est souvent nécessaire pour déterminer avec précision les propriétés du sol. Cette enquête comprend généralement un échantillonnage du sol et des tests en laboratoire pour mesurer des paramètres tels que la résistance au cisaillement, la compressibilité et la densité du sol. Sur la base des résultats, les ingénieurs peuvent concevoir une fondation capable de supporter en toute sécurité le poids de la grue en porte-à-faux et ses charges.
Topographie
La topographie du site d'installation compte également. Une surface plane est idéale pour installer une fondation de grue en porte-à-faux. Si le chantier présente une pente, des mesures supplémentaires peuvent être nécessaires pour assurer la stabilité de la fondation. Par exemple, il faudra peut-être que les fondations soient en gradins ou en terrasses pour suivre le contour du terrain tout en conservant une base stable. Un terrain irrégulier peut entraîner une charge inégale sur les fondations, ce qui peut entraîner une usure prématurée ou même une défaillance structurelle de la grue.
Milieu environnant
L’environnement environnant peut avoir un impact sur l’installation des fondations. Si le chantier est situé à proximité d'un plan d'eau, il peut y avoir un risque d'infiltration d'eau dans la fondation, ce qui peut fragiliser le sol et affecter l'intégrité de la fondation. Dans de tels cas, des mesures d’étanchéité peuvent être nécessaires. De plus, s’il y a des structures ou des services publics à proximité, le processus d’installation doit être soigneusement planifié pour éviter toute interférence ou dommage.
2. Conception des fondations
Une fois l’évaluation du site terminée, l’étape suivante consiste à concevoir les fondations. La conception doit prendre en compte le type de grue cantilever, sa capacité et les conditions de fonctionnement.
Type de grue en porte-à-faux
Il existe différents types de grues cantilever, chacune ayant ses propres exigences en matière de fondations. Par exemple, unGrue à flèche à colonne fixenécessite généralement une fondation solide et autonome. La colonne de la grue est généralement boulonnée ou encastrée dans la fondation, qui doit être suffisamment grande pour résister aux moments de renversement générés par le fonctionnement de la grue.

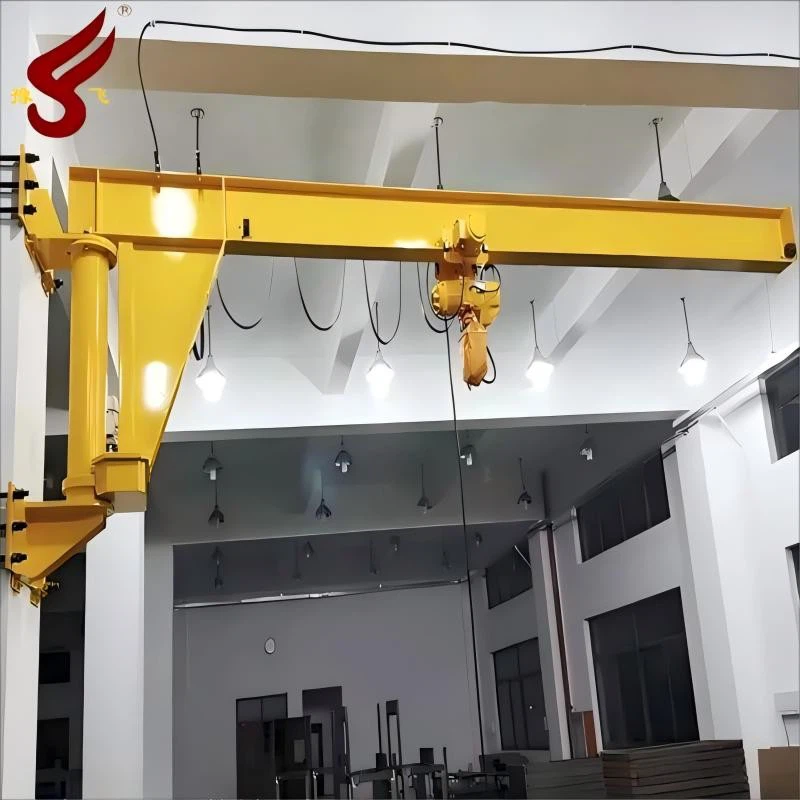

UNGrue à flèche murale, en revanche, repose sur la solidité du mur du bâtiment pour son soutien. Cependant, le mur doit être structurellement solide et capable de résister aux charges imposées par la grue. Une analyse structurelle détaillée du mur est souvent nécessaire pour garantir son adéquation.
UNGrue à flèche mobilea des exigences de fondation différentes car il est conçu pour être déplacé. Même s’il ne nécessite pas de fondation permanente comme les autres types, il nécessite néanmoins une surface stable pour fonctionner. La surface doit être plane et capable de supporter le poids de la grue et sa charge sans enfoncement excessif.
Capacité de la grue
La capacité de la grue en porte-à-faux est un autre facteur crucial dans la conception des fondations. Une grue de plus grande capacité générera des charges plus importantes sur les fondations. Par conséquent, les fondations d'une grue de grande capacité doivent être plus grandes et plus robustes que celles d'une grue de faible capacité. La taille, la profondeur et le renforcement de la fondation sont tous ajustés en fonction de la capacité de la grue.
Conditions de fonctionnement
Les conditions de fonctionnement de la grue, telles que la fréquence d'utilisation, le type de charges qu'elle supportera (par exemple, charges statiques ou dynamiques) et les facteurs environnementaux (par exemple, vent, température) influencent également la conception des fondations. Par exemple, si la grue est située dans une zone soumise à des vents violents, les fondations doivent être conçues pour résister aux forces du vent agissant sur la grue.
3. Matériaux de fondation
Le choix des matériaux de fondation est important pour garantir la durabilité et la solidité de la fondation.
Béton
Le béton est le matériau le plus couramment utilisé pour les fondations des grues en porte-à-faux. Il offre une résistance élevée à la compression et peut être facilement moulé dans la forme requise. La qualité du béton est cruciale et il doit être mélangé selon les spécifications appropriées. Le mélange de béton doit contenir la bonne proportion de ciment, de granulats et d’eau pour obtenir la résistance souhaitée.
Des renforts sont souvent ajoutés au béton pour améliorer sa résistance à la traction. Des barres ou des treillis en acier sont couramment utilisés comme renfort. Le renfort doit être correctement placé et fixé dans le coffrage en béton pour garantir son efficacité.
Acier
Dans certains cas, l'acier peut être utilisé dans les fondations, en particulier pour les grues en porte-à-faux plus petites ou mobiles. Les fondations en acier peuvent être préfabriquées, ce qui peut réduire le temps d'installation. Cependant, l'acier est plus sensible à la corrosion, un revêtement et un entretien appropriés sont donc nécessaires pour éviter la rouille.
4. Processus d'installation
L’installation de la fondation de la grue en porte-à-faux doit être réalisée avec précision pour assurer son bon fonctionnement.
Excavation
La première étape du processus d’installation est l’excavation. L’excavation doit être réalisée selon le plan des fondations. La profondeur et les dimensions de l'excavation doivent être précises pour accueillir la fondation. Lors de l'excavation, le sol doit être soigneusement enlevé et stocké de manière à ne provoquer aucune instabilité dans la zone environnante.
Installation de coffrage
Une fois le creusement terminé, le coffrage est installé. Le coffrage définit la forme et la taille de la fondation. Il doit être fait de matériaux solides et rigides et correctement fixé pour empêcher tout mouvement pendant le processus de coulage du béton. Le coffrage doit également être de niveau et d’aplomb pour garantir la précision des fondations.
Placement des renforts
Une fois le coffrage en place, le renfort est mis en place. Les barres ou treillis en acier doivent être positionnés conformément aux spécifications de conception. Ils doivent être liés ensemble aux intersections pour former une cage de renfort stable. Le renfort doit être placé à la bonne profondeur dans le coffrage pour fournir la résistance nécessaire au béton.
Coulage du béton
Le béton est ensuite coulé dans le coffrage. Le processus de coulée doit être effectué de manière continue pour éviter tout joint froid. Le béton doit être vibré pour éliminer les bulles d'air et assurer un bon compactage. Après le coulage, le béton doit durcir pendant la période recommandée. Pendant le processus de durcissement, le béton doit rester humide pour éviter les fissures.
Installation du boulon d'ancrage
Pour les grues boulonnées aux fondations, des boulons d’ancrage sont installés pendant le processus de coulage du béton. Les boulons d'ancrage doivent être positionnés et fixés avec précision dans le béton. Ils seront utilisés pour fixer la grue aux fondations, leur installation correcte est donc cruciale pour le fonctionnement sûr de la grue.
5. Contrôle de qualité et inspection
Tout au long du processus d’installation, le contrôle qualité et l’inspection sont essentiels.
Inspection des matériaux
La qualité des matériaux utilisés dans la fondation, tels que le béton, l’acier et les boulons d’ancrage, doit être inspectée. Le béton doit être testé pour sa résistance et l'acier doit être vérifié pour détecter tout défaut. Les boulons d'ancrage doivent répondre aux spécifications requises en termes de taille, de résistance et de qualité de filetage.
Inspection des installations
Des inspections régulières doivent être effectuées pendant le processus d'installation pour garantir que toutes les étapes sont effectuées conformément aux normes de conception et de construction. Les dimensions de l'excavation, l'alignement des coffrages, la mise en place des renforts et le coulage du béton doivent tous être inspectés à chaque étape. Tout écart par rapport aux spécifications doit être corrigé immédiatement.
Inspection finale
Une fois les fondations installées et le béton durci, une inspection finale doit être effectuée. Cette inspection doit inclure une vérification de la planéité de la fondation, du serrage des boulons d'ancrage et de la stabilité globale de la fondation. La grue doit également être testée sur les fondations pour garantir qu'elle fonctionne correctement et en toute sécurité.
6. Entretien
Même après l'installation réussie des fondations de la grue en porte-à-faux, un entretien régulier est nécessaire pour garantir ses performances à long terme.
Inspection visuelle
Des inspections visuelles régulières doivent être effectuées pour vérifier tout signe de dommage, tel que des fissures dans le béton ou la corrosion des composants en acier. Tout problème doit être résolu rapidement pour éviter une détérioration supplémentaire.
Surveillance
Le suivi des performances de la fondation au fil du temps peut également être bénéfique. Cela peut inclure la mesure du tassement des fondations et la vérification de tout changement dans l'alignement de la grue. Si des changements importants sont détectés, une enquête plus approfondie peut être nécessaire pour en déterminer la cause et prendre les mesures correctives appropriées.
En conclusion, l’installation d’une fondation de grue en porte-à-faux est un processus complexe qui nécessite une planification, une conception et une exécution minutieuses. En suivant les exigences d'installation décrites ci-dessus, vous pouvez garantir le fonctionnement sûr et efficace de votre grue en porte-à-faux. Si vous êtes à la recherche d'une grue cantilever et avez besoin de conseils professionnels sur l'installation des fondations, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à faire les bons choix pour vos besoins de levage.
Références
- "Conception et construction de fondations de grues" - Industrie - manuel standard sur la conception des fondations de grues
- "Structural Engineering for Crane Systems" - Publication académique couvrant les aspects structurels du fonctionnement des grues et les exigences en matière de fondations
